ASME SA537 CL.2 Болиер съд под налягане

ASME SA537 CL.2 Болиер съд под налягане

---

A537CL2 е американски стандартен съд под налягане с термично-обработена въглерод-манганова силиконова стоманена плоча, разделена съответно на три нива, A537CL1, A537CL2, A537CL3. понякога се изписва или чете като SA537CL1, SA537CL2, SA537CL3, SA е стандартът ASME в изписването на S, че ASME, A, че черният метал, с ASTM е почти същото. ASTM е подобен.



Можем да доставим SA537 CL.2 и други стоманени плочи за съдове под налягане, имаме много размери на склад, ако имате изискване за покупка, моля свържете се с нас!





TheASME SA537 CL.2 Котел под наляганеспецификацията обхваща топлинно-обработени, въглерод-манганови-силициеви стоманени плочи, предназначени за-заварени съдове под налягане и конструкции. Това, което отличава клас 2 от клас 1, е специфичният процес на топлинна обработка. Докато клас 1 се нормализира, клас 2 се подлагаЗакаляване и темпериране (Q&T). Този специализиран процес значително повишава провлачването и якостта на опън на материала, което го прави идеален избор за среда с висок-напрежение.



В съвременното производство на електроенергия и химическа обработка, aASME SA537 CL.2 Котел под наляганеплочата трябва да издържа на екстремни вътрешни налягания и температурни колебания. Производствената линия на GNEE гарантира, че всяка плоча постига еднаква фино{1}}зърнеста структура, което е от съществено значение за предотвратяване на крехки счупвания в системи под налягане. Избирайки GNEE, вие си партнирате с производител, който разбира критичните последици за безопасността на целостта на съдовете под налягане.

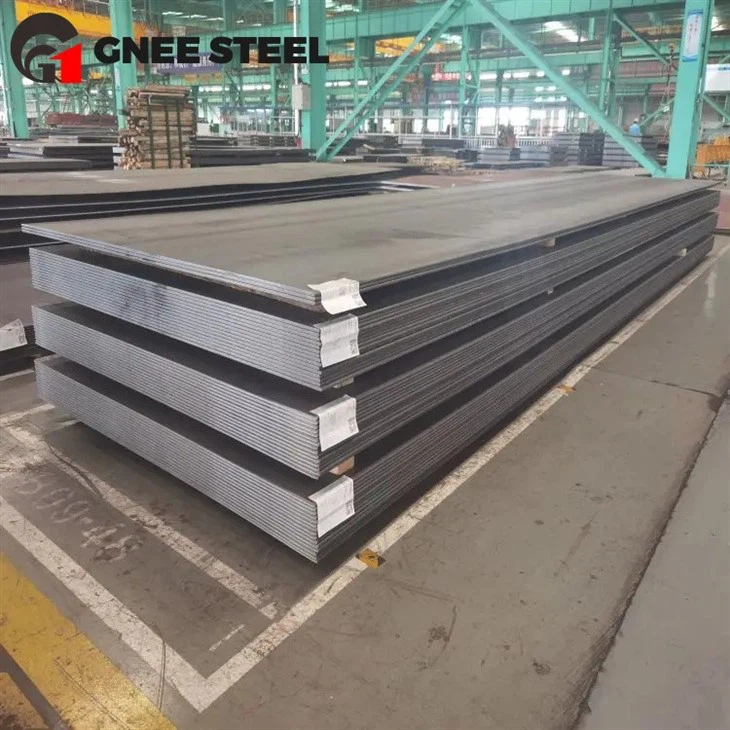

Премиум стоманени плочи ASME SA537 CL.2, готови за изпращане в съоръжението на GNEE





Когато инженерите определятASME SA537 CL.2 Котел под наляганестомана, те търсят баланс между висока якост и отлична заваряемост. Закаленото и темперирано състояние позволява дизайн на по-тънки плочи, без да се прави компромис със структурната безопасност на котела или резервоара. Това намаляване на теглото може да доведе до значителни икономии на разходи при транспорт и монтаж.

• По-висока граница на провлачване:Клас 2 предлага минимална граница на провлачване от 415-418 MPa (в зависимост от дебелината), значително по-висока от стандартните въглеродни стомани.
• Подобрена устойчивост на удар:Нашите плочи са тествани при ниски температури, за да се гарантира, че остават пластични и безопасни дори в суров климат.
• Превъзходна заваряемост:Въпреки високата си якост, химическият състав е оптимизиран за заваряване чрез стопяване, намалявайки риска от студено напукване по време на производството.



В GNEE предоставяме допълнителни{0}}услуги с добавена стойност, като ултразвуково изпитване (UT), Z-изпитване в посока (Z15, Z25, Z35) и HIC (водородно индуцирано крекинг) изпитване за устойчивост, за да гарантираме, чеASME SA537 CL.2 Котел под наляганенадминава стандартните очаквания на индустрията.





C	Мн		P	S	Si	Кр	Cu	Ni	мо
	По-малко или равно на 40 mm	>40 мм
0,24 макс	0.70/1.35	1.00/1.60	0.035	0.035	0.15/0.50	0.025	0.35	0.25	0.080





Клас	Топлина Лечение	Дебелина	Доходност сила, min, ksi [MPa]	Опън сила, min, ksi [MPa]
клас 2	Закалени и темперирани	21/2 инча и по-малко [65 mm и по-малко]	60 ksi [415]	80 ksi [550]
		Над 21/2 до 4 инча [Над 65 до 100 mm]	55 ksi [380]	75 ksi [515]
		Над 4 инча [Над 100 mm]	46 ksi [315]	70 ksi [485]



Термична обработка	Клас	Граница на провлачване, ksi [MPa], мин	Дебелина	Якост на опън, ksi [MPa], мин
	4	40 [275]	Над 4 - 6 инча[Над 100 mm - 150 mm]	70 [485]
Закалени и темперирани	2	60 [415] 55 [380] 46 [315]	Над 21/2 - 4 инча [над 65 mm - 100 mm] под [65 mm и под] и 21/2 инча Над 4 - 6 инча [над 100 mm - 150 mm]	75 [515] 80 [550] 70 [485]
Нормализирано	1	50 [345] 45 [310]	Над 21/2 до 4 инча [над 65 mm - 100 mm] под [65 mm и под] и 21/2 инча	70 [485] 65 [450]
Закалени и темперирани	3	50 [345] 55 [380]	[Над 65 mm - 100 mm] Над 21/2 - 4 инча под [65 mm и под] и 21/2 инча	80 [550] 75 [515]





Приложението наASME SA537 CL.2 Котел под наляганестоманата е огромна, намира се предимно в индустрии, където безопасността и{0}}удържането под високо налягане не-подлежат на обсъждане. Тъй като стоманата на GNEE запазва своята механична цялост при високо натоварване, тя често се използва в:



• Индустриални котли:-Парните котли под високо налягане, използвани в електроцентралите, изискват превъзходна устойчивост на топлина от SA537 клас 2.
• Резервоари за съхранение:Големите -сфери за съхранение на втечнени газове (LPG/LNG) се възползват от устойчивостта на удар на материала.
• Нефтохимически реактори:Устойчивостта на деформация при високи налягания го прави основен елемент в конструкцията на рафинерийни съдове.
• Топлообменници:Нашите плочи осигуряват издръжливостта, необходима за строгото циклиране на топлообменните системи.



Като производител с глобален отпечатък, GNEE гарантира, че нашитеASME SA537 CL.2 Котел под наляганеплочите се доставят с пълни сертификати за изпитване на мелницата (MTC) съгласно EN10204 3.1 или 3.2, гарантирайки пълна проследимост на документацията на вашия проект.





Изборът на правилния партньор за вашияASME SA537 CL.2 Котел под наляганепотребности включва повече от просто сравняване на цени. Това включва проверка на способността на производителя да предоставя постоянно качество. Ние в GNEE се гордеем с нашия огромен инвентар, който позволява съкратени срокове за доставка на стандартни размери. Нашият екип по логистика има опит в международния морски транспорт, като гарантира, че вашата стомана пристига в перфектно състояние, защитена от опаковка, достойна за море-.



Ние разбираме, че всеки проект има уникални изисквания. Независимо дали имате нужда от персонализирано рязане, скосяване или специфично изпитване на удар с V-прорез на Шарпи, нашият технически екип е на разположение, за да предостави индивидуални решения. Нашата репутация на надежденASME SA537 CL.2 Котел под наляганеПроизводителят е изграден върху прозрачност, качество и непоколебима отдаденост към успеха на нашите клиенти.





В взискателния свят на индустриалното производство, качеството на вашетоASME SA537 CL.2 Котел под наляганестоманата е в основата на безопасността и дълголетието на вашето оборудване. Високоякостните, закалени и темперирани плочи на GNEE осигуряват най-доброто решение за производителите, които търсят оптимизиране на производителността, като същевременно поддържат най-високите стандарти за безопасност. От нашата фабрика до обекта на вашия проект ние гарантираме съвършенство на всяка стъпка от веригата за доставки.

Кликнете, за да получите безплатна проба



Не правете компромис с целостта на вашия проект.Свържете се с GNEE днес, за да обсъдите вашитеASME SA537 CL.2 Котел под наляганеизисквания. Нашите експерти са готови да ви предоставят изчерпателна оферта и техническа поддръжка.



Готови ли сте да осигурите най-добрата цена за следващия си проект? Кликнете върху „Запитване“ сега или ни изпратете имейл, за да получите персонализирана оферта за стоманени плочи ASME SA537 CL.2 в рамките на 24 часа!







Имаме достатъчно съдове под налягане Bolier ASME SA537 CL.2 на склад и можем също така да ги персонализираме според вашите нужди.



Разчитайки на много първокласно-оборудване, като CNC машина за рязане, машина за пресоване, машина за изправяне, машина за огъване на ролки, машина за плосък прът, машина за премахване на ръбове и др., GNEE STEEL може да предостави различни полу{1}}продукти и обширни услуги за формоване на клиентите.



GNEE ОБРАБОТКА НА СТОМАНА

1.CTL & SL СЕРВИЗ (141 КОМПЛЕКТА)

Понастоящем GNEE STEEL е внесла много усъвършенствано CTL/SL оборудване от Италия и Корея и може да предостави персонализирани CTL/SL услуги от студено валцована неръждаема стомана и въглеродна стомана до горещо валцувана неръждаема стомана и въглеродна стомана, както и ленти и ултра{0}}широк лист.

CTL СЪОРЪЖЕНИЯ
Максимална дължина: 16500 мм

Максимална ширина: 2200 мм

Максимална дебелина: 25,4 мм

Максимална якост на провлачване: 1500Mpa
SL СЪОРЪЖЕНИЯ

Максимална ширина: 2200 мм

Максимална дебелина: 18 мм

Максимално количество цепки: 31

Максимална граница на провлачване: 1200Mpa



2. РЯЗАНЕ

GNEE STEEL внесе много усъвършенствани машини за рязане от Германия, Швеция, Америка и Япония, включително машина за плазмено рязане, машина за рязане с водна струя, машина за лазерно рязане, машина за рязане с пламък и трион. За да отговори на разнообразните нужди на клиентите, GNEE STEEL също възприема много-методи на рязане и интензивно производство, за да подобри производствения капацитет и да спести разходи за клиентите.

Машина за лазерно рязане

Максимална дължина на рязане: 40 000 мм

Максимална ширина: 4600 мм
Максимална дебелина: 100 мм



Машина за рязане с пламък

Максимална дължина на рязане: 40 000 мм

Максимална ширина: 8000 мм
Максимална дебелина: 500 мм

Машина за плазмено рязане

Максимална дължина на рязане: 30 000 мм

Максимална ширина: 5000 мм
Максимална дебелина: 100 мм



Вод{0}}рязане

Максимална дължина на рязане: 12 000 мм

Максимална ширина: 4010 мм
Максимална дебелина: 250 мм

3. УСЛУГА ЗА ФОРМИРАНЕ

Огъване на стоманени плочи
Максимална дебелина на валцуване: до 200 мм
Максимална ширина: 4200 мм



Автоматична машина за огъване-преса
Максимална способност за огъване:3000 тона
Максимална дължина на огъване:15 000 мм

Експерт в огъването на високо{0}}здрави и износоустойчиви-стомани





Машина за щанцоване

Максимална ширина: 3070 мм
Максимална дебелина: 8 мм

Максимално налягане: 250t

УСЛУГА ЗА ФОСЯВАНЕ

Платформата за скосяване на GNEE STEEL разполага с машина за фрезоване на ръбове, ренде за ръбове, машина за рязане с пламък/плазмени канали, робот за рязане на канали с пламък, настолна машина за скосяване, портално ренде и друго усъвършенствано оборудване, за да предостави на клиентите услуги за предварително производство на части, ежедневна обработка на V-тип, Y-тип, X-тип и U-тип жлебове и гарантира последващи процеси като заваряване и монтаж на продукти.



Фрезоване:
Максимална дължина на рязане: 18 000 мм

Максимална ширина: 4500 мм
Максимална дебелина: 120 мм





Скосяване:
Максимална дължина: 16 000 мм

Максимална дебелина: 80 мм

МАШИННА ОБРАБОТКА

GNEE STEEL притежава CNC портална-пробивна и фрезова машина, CNC подова-пробивна и фрезова машина, вертикална прецизна 5{3}}осова фреза, портален тип ренде, вертикален струг, цилиндрична шлифовъчна машина, хидравлично ренде и CNC струг и може да осигури фина обработка на големи резервни части и структурни части за клиентите.

Обработващ център за пробиване и фрезоване тип портален

Максимална дължина: 48000 мм

Максимална ширина: 12500 мм
Максимална височина: 8000 мм

Максимален диаметър: 10500 мм

Оборудване за-дълбоко пробиване на дупки
Максимална дълбочина на пробиване: 1100 мм
Максимален диаметър на отвора: φ80 мм
Максимален диаметър: φ4,500 mm

Оборудване за сондиране с много-дупки

Максимална дължина: 13 000 мм
Максимална ширина: 10 000 мм
Максимален диаметър на отвора: φ105 мм
Максимална дълбочина на пробиване: 250 мм

Машина за пробиване и фрезоване на под
Максимална дължина: 24 000 мм
Максимална височина: 8000 мм
Размери на грамофона:9х5м

Вертикален струг

Максимална височина: 6000 мм

Макс. диаметър: φ22,00 мм

Автоматизирана машина за фрезоване на ръбове

Автоматизираната машина за фрезоване на ръбове е водещ продукт в тежко{0}}оборудването за фрезоване. Използва се предимно за подготовка на жлебове за заваряване (скосяване) върху широкоформатни плочи от неръждаема стомана, въглеродна стомана и специални стомани. Може да обработва плочи с максимална дебелина до 90 мм, дължина 16 метра и ширина 4 метра.



Той е оборудван с двойни фрезови модули и напълно автоматична система за смяна на главата на фрезата, което позволява автоматизирано скосяване на 4 ръба. Неговата отличителна черта е технологията за профилиране, използвана при фрезоване на вълнообразни плочи и продукти с неправилна форма, което гарантира абсолютна консистенция на канала след фрезоване.



Използвайки специално проектирани фрезови глави, той може да изпълнява много трудни и сложни профили на канали с едно минаване.



Материали:Обикновена въглеродна стомана, стомана за съдове под налягане, устойчива-стомана, стомана с висока-якост, неръждаема стомана, сплави на-основа на никел и др.
ширина:1200 - 4200 мм
Дължина:5800 - 16000 мм
Дебелина:5 - 90 мм
Тегло:До 35 тона



Тази машина за фрезоване на ръбове е водещото в света автоматизирано оборудване за фрезоване на фаски. Със своя отличен структурен дизайн и усъвършенствани алгоритми за данни, той постига пълна автоматизация от откриването на плочи до действителния процес на смилане, като значително подобрява ефективността на обработката, като същевременно гарантира висока прецизност.



• Точност на обработката

Точност на дължината:±1 mm, когато L < 10 m; ±2 mm, когато L > 10 m;

Точност на ширината:±1mm;

Диагонална точност:±2 mm;

Точност на основата (тъп ръб):±1mm за Y-жлебове; +0.5mm за X-жлебове.

• Ефективност на обработката

Ефективността на обработката е повече от 10 пъти по-висока от тази на конвенционалното оборудване за фрезоване или рендосване на ръбове.

ТОПЛИННА ОБРАБОТКА

Пещ за термична обработка
Максимален размер на пещта: 36x12x13.5m
Максимална номинална температура: 1100 градуса
Максимална товароносимост: 800т

Термична обработка на съдове под налягане
Термична обработка на минно оборудване
Термична обработка на тръбна ламарина
Топлинна обработка на главата на съд под налягане





GNEE STEEL в момента участва вфаза на доставка на проект за резервоар за съхранение на амоняк от 100 000 m³, доставяйки високо{0}}качествени стоманени плочи за критични компоненти на резервоара. Поради корозивния характер на амоняка и риска отАмонячно корозионно напукване (SCC), проектът изисква строг металургичен контрол на материалите съглСтандарти EN 10028-3.



Едно от най-важните технически изисквания на този проект естрого ограничение на действителната граница на провлачване (Re)за всички материали от клас NL2. За предотвратяване на SCC рискове в среди за съхранение на амоняк,действителната граница на провлачване не трябва да надвишава 390 MPa, независимо от номиналните стойности, посочени в стандартните диапазони или дебелини на плочата. Това изискване поставя по-високи изисквания към контрола на процеса на производство на стомана, стабилността на термичната обработка и изпитването на материалите.



Необработени високоякостни стоманени плочи, готови за производството на 100 000 m³ пълен резервоар за съхранение на амоняк



Проектни материали и технически изисквания



Проектът използва основноP355NL2 и P275NL2 нормализирани стоманени плочи за съдове под налягане, които се прилагат широко в-нискотемпературни резервоари за съхранение поради тяхната отлична издръжливост и заваряемост.



Основните технически спецификации включват:

• Класове на материала:P355NL2 и P275NL2 (нормализирани)
• Якост на провлачване:Стандартен минимум / Максимално ограничен до390 MPa
• Твърдост:По-малко или равно на 225 HBW в основния материал
• Тестване на въздействието:Шарпи-V-образен тест при-50 градуса, минимум 27J
• Сертификация:EN 102043.1 сертификат, с опция3.2 сертифициране



Тези строги изисквания гарантират, че стоманените плочи поддържат стабилни механични свойства и висока устойчивост на корозия на напрежение,-предизвикана от амоняк по време на дългосрочна-експлоатация.



Прецизно валцуване и формоване на стоманени плочи в извити секции за резервоар за съхранение на амоняк от 100 000 m³.



Количества на проектни плочи и разпределение на дебелината



Общото търсене на стомана за този проект за резервоар за съхранение на амоняк е няколко хиляди тона, разпределени главно в различни резервоарни секции:



P355NL2 – Вътрешни и външни плочи на резервоара

• Курсове с по-ниска черупка:50 мм дебелина – приблизително. 2 000 тона
• Средни курсове:25 mm дебелина – приблизително. 1,400 тона
• Горни курсове на черупката:10 mm дебелина – приблизително. 500 тона



P275NL2 – Плочи на дъното на резервоара

• Дебелина:10–15 mm – приблизително . 750 тона



P275NL2 – Окачена покривна конструкция

• Дебелина:5–8 mm – приблизително. 180 тона



S275JR – Външен покрив (Структура на околната среда)

• Дебелина:10 mm – приблизително. 450 тона



За да се подобри ефективността на производството на резервоари и да се намалят периферните заварки, проектът също изисквашироки стоманени плочиза минимизиране на заваръчните фуги, което спомага за намаляване на потенциалния риск от SCC при условия на работа с амоняк.



Формовани стоманени сегменти, опаковани и подредени за защита, готови за монтаж на резервоар за съхранение на амоняк от 100 000 m³.



GNEE STEEL предоставя високо{0}}прецизни решения за валцуване на стоманени плочи и производство на цилиндри за производители на резервоари по целия свят.Изпратете ни вашите спецификации на плочи или производствени чертежи за бърза оферта.

Поискайте оферта



ТИП	ОЦЕНКА	СПЕЦИФИКАЦИИ
Намотка от въглеродна стомана/ниско легирана	Q235A/B/C/D/Q355B(Q345B)/C/D/E/SS400/SAPH400-C/ASTMA283 Клас C	0,7~2,0*1250/1500mm*C 2.3~19.5*1250/1500/1800/2000mm*C
Средно тежка плоча	Q235B/Q355B(Q345B)/C/D/E	6.0-200x150mm-4000mmxL
Съдова плоча	Q245R/Q345R/HP295/SA516MGR485/SA516GR70/P355NL2/P275NL2/ S275JR//SPV490/ASTM A537 клас 1/клас 2	2.5-120x1500mm-3000mmxL
Стомана с висока якост	510L/610L/700L/750L/BS600MCK4/BS700MCK2/BS700MCK4/ BS960E/BWELDY700QL2/L4/BWELDY960QL4/HG60D/70D/785D/ Q460D/Q550D/690D/690E/TQ600MCD/TQ700MCD/S700MCD/ WYS600/700/STRENX700MCE/Q490E/Q490D	1,2-60x 1500mm-2500mmxL
Шарена стомана	HQ235A|B	1,2-60x 1500mm-2500mmxL
Износ{0}}устойчива стомана	NM360/400/450/500/NM300TP/400TP/450TP/ ABREX400/450/500/B-HARD450XKY/ CREUSABRO4800/8000/EH C400LE/450LE/500LE/ HADOX450/500	3.0-50x1250mm-3300mmxL
Студено валцована рулона	DC01/RECC/REDT/SPCC/ST12	0.5-3.0x1250mm-1500mmxC
Поцинкована плоча	DC51D+AZ/DC51D+Z/DX51D+Z/SGH340+Z275/Z275/Z120/S350GD+ZM275	0,45-3,0x1250mm-1500mmxC
Маринована намотка	DD11/SPHC	2.0-6.0x1500xC

Спецификации на материала и повърхността от неръждаема стомана

ТИП	ОЦЕНКА	ДЕБЕЛИНА	ПОВЪРХНОСТ
Аустенитни	304/304H/304L/304J1	0,25-150 мм	2B/BA/NO.4/8K/SB/HL/NO.1
Аустенитни	321	0,4-80 мм	2B/BA/NO.4/8K/SB/HL/NO.1
Аустенитни	316/316L/317L/316Ti	0,3-80 мм	2B/BA/NO.4/8K/SB/HL/NO.1
Аустенитни	201(J1/J2/J5)	0,35-12 мм	2B/NO.1/1D
Ферит	430	0,4-3,0 мм	2B/BA/NO.4/8K/SB/HL
Ултра чист ферит	443	0,4-2,0 мм	2B
Ултра чист ферит	436L/439/444/441	0,5-3,0 мм	2B/2D

Специална сплав на основата на стомана/никел

ТИП	ОЦЕНКА	КЛАС (ASTM)	КЛАС (EN)	ДЕБЕЛИНА
Топлоустойчива стомана	309S	S30908	1.4833	0,5-40 мм
Топлоустойчива стомана	310S	S31008	1.4845	0,5-40 мм
Дуплекс от неръждаема стомана	2101	S32101	1.4162	1,5-50 мм
Дуплекс от неръждаема стомана	2304	S32304	1.4362	3,0-50 мм
Дуплекс от неръждаема стомана	2205	S32205/S31803	1.4462	0,5-60 мм
Дуплекс от неръждаема стомана	2507	S32750	1.4410	1,0-60 мм
Супер аустенитна{0}}стомана	904L	N08904	1.4539	0,6-50 мм
Супер аустенитна{0}}стомана	254SMO	S31254	1.4547	0,5-50 мм
Супер аустенитна{0}}стомана	1.4529	N08926	1.4529	0,5-50 мм
Супер аустенитна{0}}стомана	AL-6XN	N08367	1.4478	0,5-50 мм
Сплав на никелова основа	Сплав 31	N08031	1.4562	1,0-50 мм
Сплав на никелова основа	800	N08800	1.4876	0,8-50 мм
Сплав на никелова основа	800H	N08810	1.4958	0,8-50 мм
Сплав на никелова основа	800HT	N08811	1.4959	0,8-50 мм
Сплав на никелова основа	Сплав 28	N08028	1.4563	1,0-20 мм
Сплав на никелова основа	Сплав 20	N08020	2.4660	1,0-20 мм
Сплав на никелова основа	825	N08825	2.4858	0,8-40 мм
Сплав на никелова основа	C276	N10276	2.4819	0,5-50 мм
Сплав на никелова основа	C22	N06022	2.4602	1,0-50 мм
Сплав на никелова основа	625	N06625	2.4856	0,8-20 мм
Сплав на никелова основа	400	N04400	2.4360	1,0-20 мм
Сплав на никелова основа	600	N06600	2.4816	1,0-50 мм
Сплав на никелова основа	Чист Ni 201	N02201	2.4061	0,5-20 мм
Титан	TA1	гр.1	клас 1	0,5-50 мм
Титан	TA2	гр.2	клас 2	0,5-50 мм
